UNIT02
🌅 上午場⏰ 10:35–11:45📖＋🙌 聽＋動手
🧩 元件小鎮點名：認識今天的新夥伴
下午要接的每一個零件，先在這裡見過一次面。點卡片就能進去它家拜訪——記住它叫什麼、負責什麼工作、有沒有分正負極。
哭比熊導讀「歡迎來到元件小鎮！每位居民都有自己的工作——有的發光、有的唱歌、有的會轉。第一張一定要先看「Arduino」，全鎮的電都是它送出來的，下午每一關都要先接它。它明天還會變成大腦，不過今天我們只借它的電。點一張卡片，我帶你去它家拜訪，看完按 ✕ 就回到這裡！」
⏰ 09:50–10:20 🖥 第 0 關：認識 Wokwi（全班跟老師做一次）
☕ 接著休息 10:20–10:35
哭比熊追問：想一想再回答！

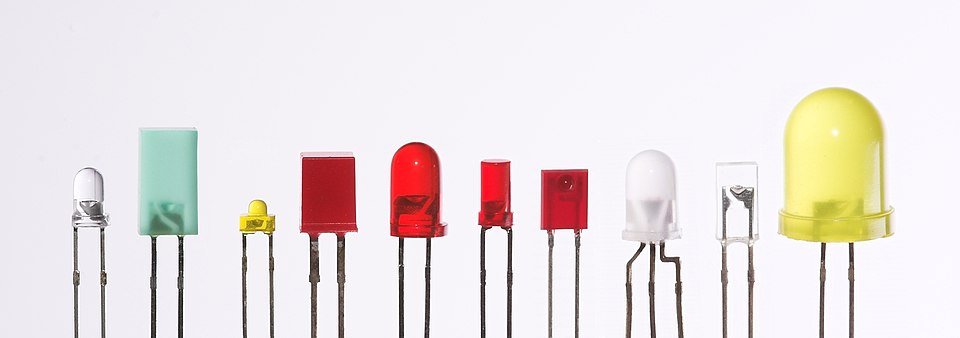

為什麼 LED 要配電阻保鏢？自己上路不行嗎？
LED 是個
小小的大胃王——給多少電它就吞多少，完全不會自己踩剎車。沒有電阻保鏢陪著，電流會一口氣衝進去，LED
一下子就發燙燒壞。電阻就像水管的窄口，把電流變小變溫柔，小燈才能又亮又長壽。所以記住：
LED 出門，保鏢跟著！
✔ 已蓋章
哭比熊追問：想一想再回答！
牆上插座是 110V，為什麼不能直接接到麵包板上？
因為
110V 太大了——那是給冷氣、電鍋用的電，接到我們的小元件上，它們會
一瞬間燒掉，人碰到更危險。所以中間一定要走三關：
插座 → USB 變壓器或電腦（降到 5V）→ Arduino（板子上的穩壓器再把電整理乾淨），電才會變得剛剛好。就像消防栓的水不能直接喝，要先進飲水機。今天下午所有的關卡，用的都是 Arduino 的
5V 腳送出來的電！
✔ 已蓋章
UNIT03
🛠️ 下午場⏰ 13:30–13:45🙌 動手做📦 A 盒
🔌 接線地基：Arduino → 麵包板 → 杜邦線
下午六道關卡，每一關的開頭都是這三步。先把地基打好——USB 線插上 Arduino、紅線把 5V 送進麵包板的紅軌、黑線把 GND 送進藍軌，之後每一關只要在後面加一個新元件就好。先在螢幕上接一次，再照著在桌上接一次。
📦 現在請打開 A 盒：麵包板、Arduino、USB 線、杜邦線
⚠️
請先看我操作，嚴禁提前動手。紅線只走紅軌、黑線只走藍軌，而且兩條一定要插在同一組電源軌。這裡接錯導致短路，等一下六個關卡全部都不會動。
哭比熊導讀「麵包板是元件的宿舍，每個房間都有門牌，直的那一排、5 個孔是互通的（橫的長長兩條是電源軌）。而Arduino 就是宿舍的發電廠——USB 線一插上它就有電，再用紅黑兩條線把電送進宿舍的電源軌，整棟宿舍才會有電！」
1🔌ArduinoUSB 線插上 → 板上小燈亮 → 找到 5V 和 GND 兩個孔
→
2🛏️麵包板紅軌＝＋、藍軌＝－；直的 5 個孔互通
→
3🔗杜邦線紅線從 5V 接紅軌、黑線從 GND 接藍軌
→
＋🎯本關的新元件六關就是在這裡一個一個加上去
💡 5V 旁邊那個 3.3V 是什麼？那個洞也有電，只是電比較小。今天用 5V 就好——螢幕上兩個看起來一模一樣，明天你就會用到它了。
宿舍地圖：上下各一組紅藍電源軌，中間主區靠走廊分成兩半，直的每 5 個孔是一間房
👀 真實長這樣：USB 線插上就有電，我們從邊上的 5V 和 GND 牽兩條線出去

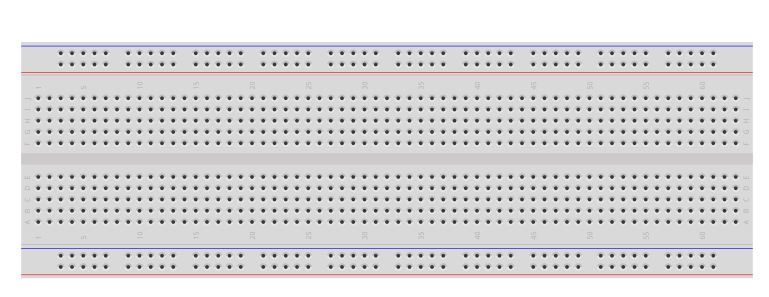

👀 麵包板本尊——元件的宿舍，直的每 5 個孔互通

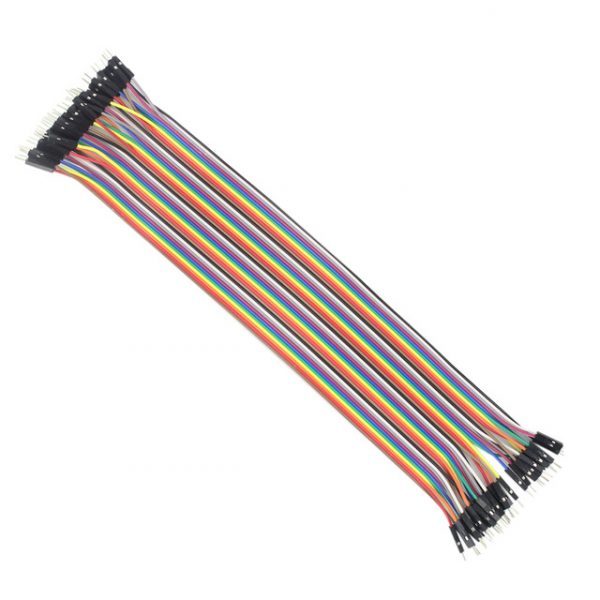

👀 杜邦線——把電從電源軌牽到工作區
1先在螢幕上接一次地基全班一起做的示範關——紅線只走紅軌、黑線只走藍軌
2再照著在桌上接一次螢幕上長什麼樣，你桌上就接成什麼樣
📸 Arduino 實際怎麼接？照片跟著做
這是老師桌上真的那一塊。照片長什麼樣，你桌上就要長什麼樣——四步做完，麵包板上就有 5V 了。
1🔍 點我放大

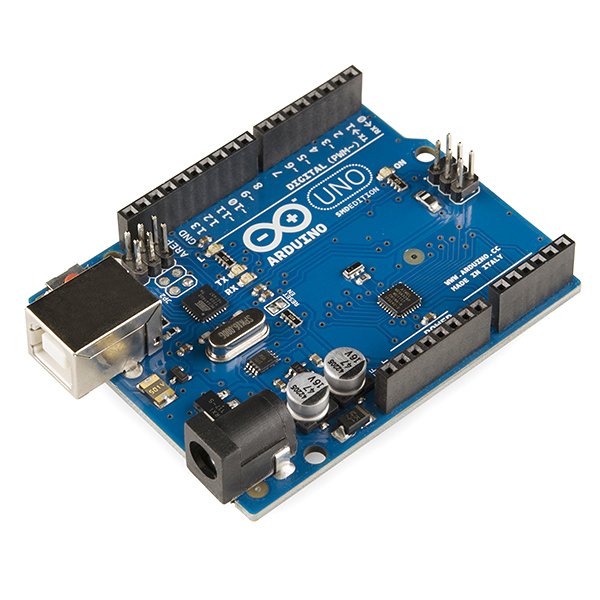

拿出 Arduino
藍色的板子，一整排小孔上面都印著字。今天我們只用它送電——它會想事情，不過那是明天的事。
🙌 你可以做
2🔍 點我放大
📷 實拍照拍好後放這裡
assets/real/arduino-usb-on.jpg

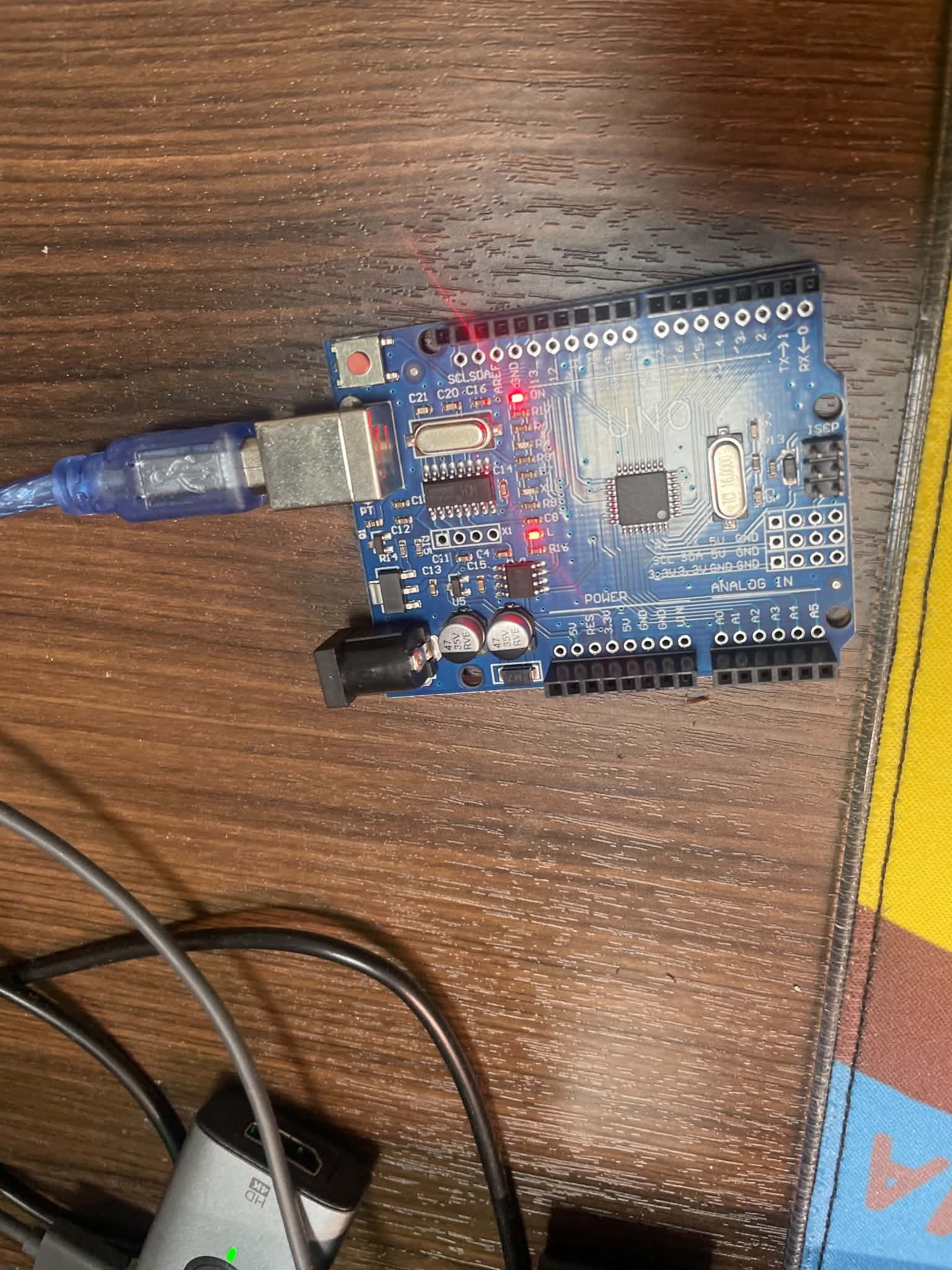

USB 線插上 → 小燈亮
USB 線一頭插電腦、一頭插板子。插好之後板子上會有一顆小燈亮起來＝它有電了。沒亮先換一條線，再舉手。
🙌 你可以做
3🔍 點我放大
📷 實拍照拍好後放這裡
assets/real/arduino-pins.jpg

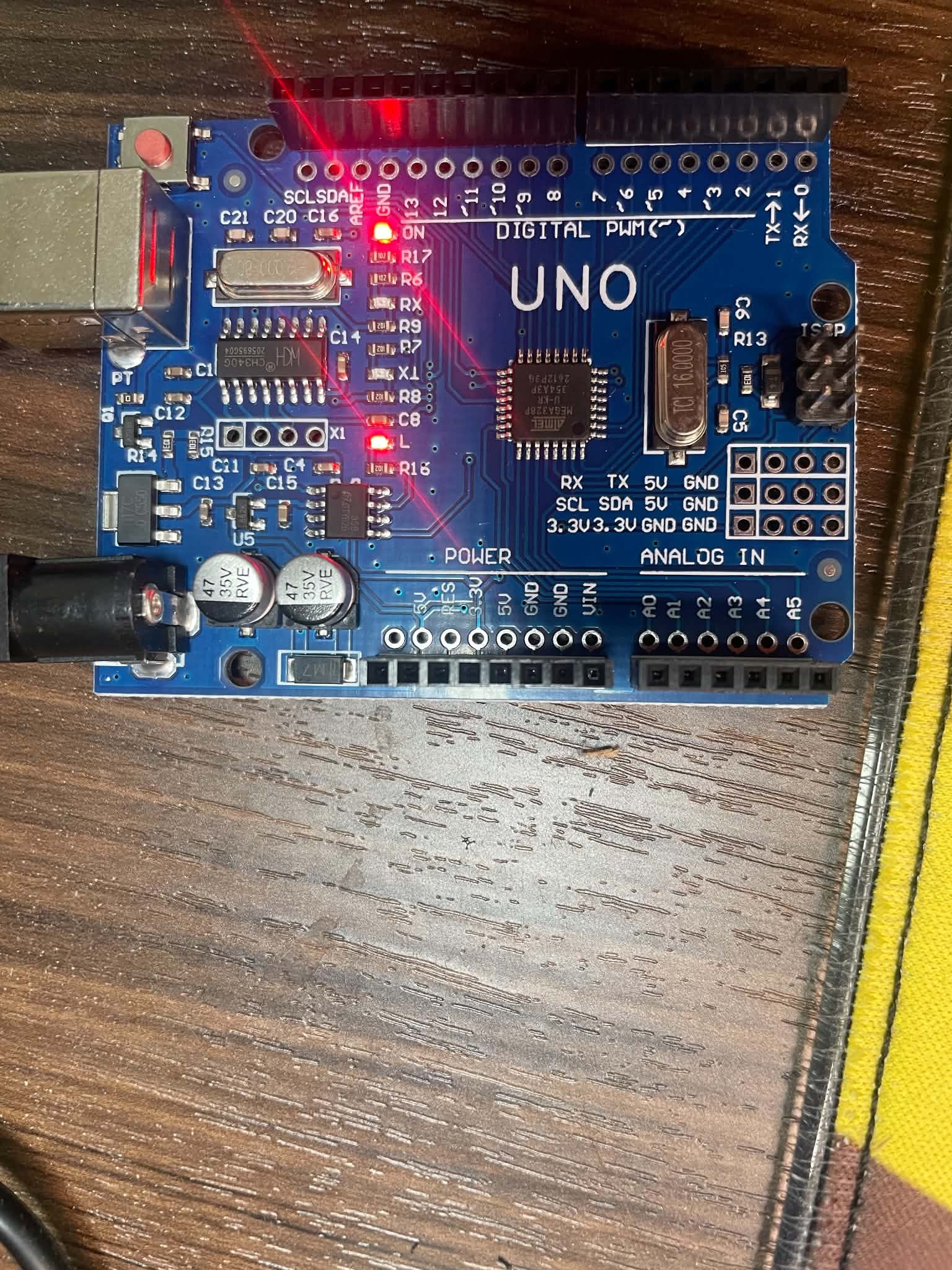

找到 5V 和 GND
板子邊上那排字，今天只要認得兩個：5V（電）和 GND（回家的路）。旁邊的 3.3V 也有電，但今天用不到。
4🔍 點我放大
📷 實拍照拍好後放這裡
assets/real/arduino-breadboard.jpg

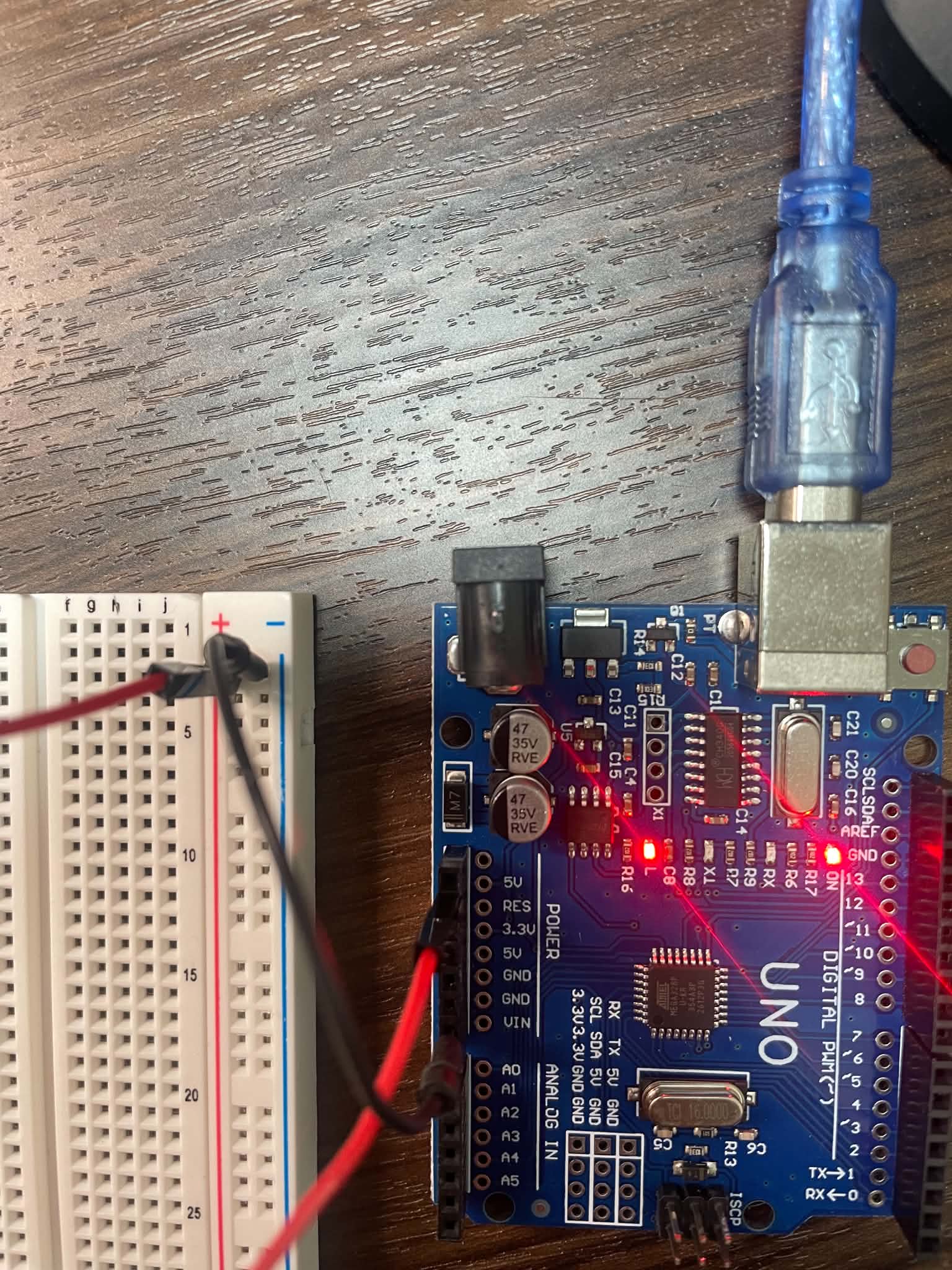

兩條線接上麵包板
紅線從 5V 出發、黑線從 GND 出發；另一頭插進麵包板電源軌——紅線走紅那排（＋）、黑線走藍那排（－）。
⚠️ 紅黑要接在同一組電源軌
🔌 地基接好了嗎？綠燈亮＝有電。接下來的關卡，每一關都從這個地基往後加一個新元件——往下走！
UNIT04
🛠️ 下午場⏰ 13:45–15:30🙌 動手做🎮 六關闖關
🎮 六關闖關：先在螢幕上接，再到桌上接
每一關都是同一個節奏：① 螢幕上先接一次（接錯不會壞，隨時重來）→ ② 再照著在桌上接一次。每一關都從剛剛的地基開始（Arduino → 麵包板 → 杜邦線），然後只加一個新東西。一關一關往上疊，前面接對了，後面才會動——最後是純線上的挑戰區，接幾關算幾關。
哭比熊導讀「工程師不會一次接完整台機器——他們一次只加一個東西，加完就測一次。這樣壞掉的時候，你馬上就知道是誰害的！今天我們就照工程師的方法走六關。」
1先在螢幕上接一次接錯不會壞，可以一直重來——先在這裡把路走通
2再照著在桌上接一次螢幕上長什麼樣，你桌上就接成什麼樣
🧰 需要：Arduino・USB 線・麵包板・紅杜邦線 ×1・黑杜邦線 ×1・LED ×1 ＋ 電阻 ×1（210Ω，五條環：紅・棕・黑・黑，最後落單那條棕色是誤差）
- USB 線插上 Arduino，地基已經接好，直接從紅軌開始。
- 紅杜邦線：紅軌 → 電阻的一腳。
- 電阻另一腳 → 跟 LED 長腳插同一排。
- 黑杜邦線：LED 短腳那一排 → 藍軌，燈就穩穩亮著。
⚠️ 電阻不是多餘的，它是救命的。
沒有電阻保鏢，電流會一口氣灌進 LED，它會發燙燒壞。
螢幕上的模擬器看不出這件事——模擬器不會把東西燒壞，所以在螢幕上不接電阻它照樣亮。
桌上那顆會壞。（老師會投影「燒起來冒煙」的示範給你看。）
🔍 沒亮？先別換 LED——把它拔起來轉 180 度再插一次。LED 是單行道，接反了就是不亮（但不會壞）。
哭比熊追問：想一想再回答！
如果把這個電阻拔掉，電路還會通嗎？燈會發生什麼事？
把電阻
整個拿掉、線也不接，迴路就
斷了一個地方，燈會立刻熄滅——還記得迴路偵探嗎？斷一個地方，整圈都停擺！但如果改用一條電線
代替電阻，電路雖然通了，電流卻沒有了剎車，會一口氣衝進 LED——5V 之下它撐不了多久。所以電阻不是多餘的，它是救命的！
✔ 已蓋章
1先在螢幕上接一次用滑鼠按住按鈕燈才會亮，先在螢幕上試出手感
2再照著在桌上接一次螢幕上長什麼樣，你桌上就接成什麼樣

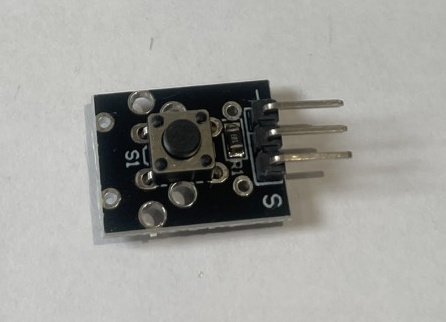

🧰 需要：Arduino・USB 線・麵包板・紅杜邦線 ×1・黑杜邦線 ×1・LED ×1・電阻 ×1 ＋ 按鈕 ×1（四腳輕觸開關）
- 按鈕跨過中間走廊插下去，四隻腳分在兩側。
- 紅杜邦線：紅軌 → 按鈕左邊那一排。
- 按鈕右邊那一排 → 電阻 → LED 長腳。
- USB 線插上 Arduino：不按不亮、按了才亮。
🔍 按了沒反應、或不按也一直亮？那是四隻腳選錯了。按鈕的四隻腳其實只有兩組，對角的兩隻才是開關的兩端；同一側的兩隻本來就是相通的。轉 90 度再插一次試試。
1先在螢幕上接一次螢幕上走 D8 → 喇叭 → 藍軌
🔵 接對了，喇叭上面會冒出一顆藍色音符。沒開喇叭、聽不到聲音也沒關係——看到音符就是成功了。
2再到桌上接一次★ 這一關桌上的接法跟螢幕不一樣，先看下面這格
⚠️ 螢幕那顆和你桌上那顆，接法故意不一樣。
螢幕上那顆要有程式才會叫，所以它要接到會講話的 D8；
你桌上這顆接 5V 就自己叫，所以桌上是紅軌 → 喇叭 → 藍軌。別把兩種接法搞混了。

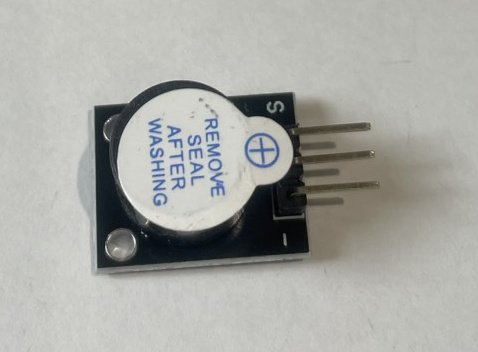

🧰 需要：Arduino・USB 線・麵包板・紅杜邦線 ×1・黑杜邦線 ×1 ＋ 喇叭 ×1（有分正負極，長腳是＋）
- USB 線插上 Arduino。
- 紅杜邦線：紅軌 → 喇叭 ＋腳那一排。
- 黑杜邦線：喇叭 －腳那一排 → 藍軌。
- 接好它就一直叫——桌上這顆不用程式，有電就唱歌。
1先在螢幕上接一次螢幕上走 D8 → 按鈕 → 喇叭 → 藍軌
2再到桌上接一次桌上把 D8 換成紅軌，其他順序一模一樣
⚠️ 螢幕上，按鈕一定要串在 D8 那一側。
我們實際測過：在螢幕上把按鈕串到接地（藍軌）那一側，模擬器會判定成「不按也在叫」——那就不是開關了。
螢幕上的順序是 D8 → 按鈕 → 喇叭 → 藍軌；桌上把 D8 換成紅軌，其他完全一樣。
🧰 需要：Arduino・USB 線・麵包板・紅杜邦線 ×1・黑杜邦線 ×1・喇叭 ×1 ＋ 按鈕 ×1（四腳輕觸開關）
- 按鈕跨過中間走廊插下去。
- 紅杜邦線：紅軌 → 按鈕左邊那一排。
- 按鈕右邊那一排 → 喇叭 ＋腳。
- 黑杜邦線：喇叭 －腳 → 藍軌。按住才叫！
🔗 這叫「串在同一條路上」：電只有一條路可以走，中間斷一個，整條就全斷。按鈕就是那個可以隨時把路切斷的守門員。
1先在螢幕上接一次三條線的位置跟桌上一模一樣，螢幕上按 ▶ 就會動
2再到桌上接一次桌上多一件螢幕上沒有的事：把程式燒進板子
🧰 需要：Arduino・USB 線・麵包板 ＋ 伺服馬達 ×1（拉出橘、紅、棕三條線）
⚡ 老師大螢幕帶：燒錄三步
① 打開 Arduino IDE → 工具 → 開發板 選 Arduino UNO（就是你桌上那塊印的字）→ 再選連接埠。
② 按上面那顆 →（上傳），等它跑完。
③ IDE 下面出現 「上傳完成」、板上小燈快閃幾下＝成功，程式已經住進 Arduino 裡了。
- 橘線＝訊號：馬達橘線 → D9。
- 紅線＝吃飯：馬達紅線 → 5V。
- 棕線＝回家：馬達棕線 → GND。
- 三條都接好，馬達就會自己動起來。
📷 實拍照拍好後放這裡
assets/real/servo-wired.jpg

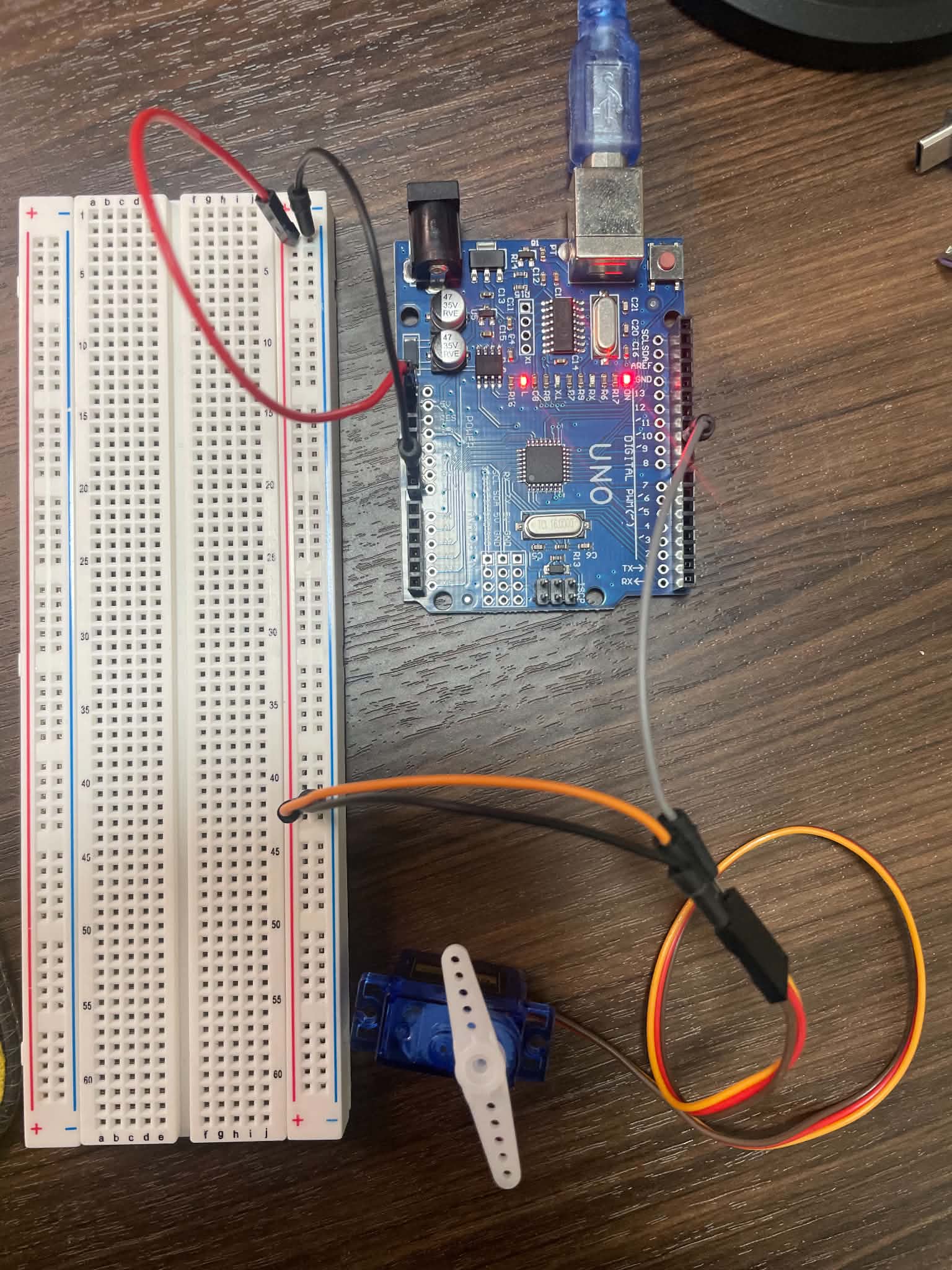

👀 真實長這樣：橘→D9、紅→5V、棕→GND
🔜 留一句給明天：橘線是板子在跟馬達講話。它今天講的話是老師寫好的，明天你自己寫。
🧰 需要：只要一台電腦——這一段純線上，桌上不用接，零件請先放好別碰。
- 挑戰①：兩顆 LED 並聯，要一樣亮。
- 挑戰②：紅綠燈——紅、黃、綠三顆一起亮。
- 大魔王：燈要按才亮，喇叭從頭叫到尾。
- 下面三個按鈕，接幾關算幾關。
★這一段全部在螢幕上做桌上零件先放著別碰——接幾關算幾關
💡 三關都是同一招：每個元件各走各的路，都從自己的出發點走，最後都回到藍軌。想通了第一關，後面兩關就是做兩次、做三次。
🏆 六關全破！你已經會用 Arduino、麵包板、杜邦線，把 LED、電阻、按鈕、喇叭、伺服馬達接成一台會亮會叫會動的機器，還親手燒錄了人生第一支程式——接下來，用同一套本事做出你自己帶回家的那顆新星。
UNIT05
🛠️ 下午場⏰ 15:30–16:30（整整一小時）🙌 動手做📦 B 盒
⭐ 新星的調試：發光星星組裝
今天最後一個作品，也是唯一帶回家的那一個。這一段整整一小時，是今天最長的一關——把鈕扣電池座、LED、發聲器、按鍵一一接上。接完不算完工：按下去要會亮、會唱，不亮就調試到亮為止，這才叫工程師。
📦 現在請打開 B 盒
⚠️
請先看我操作，嚴禁提前動手。如果這裡接錯導致短路，你的燈光和發聲器等一下完全不會動。
📦 B 盒裡有這些——先數一數，少了就舉手
找不到某一樣長什麼樣子？點上面的「🗄️ 零件和工具放在哪？」，櫃子會亮給你看。
⭐ 星星的身體

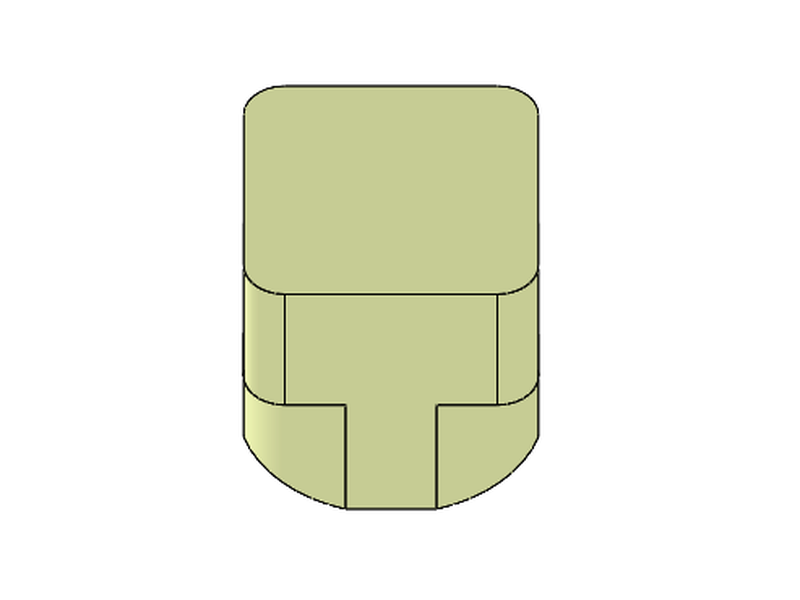

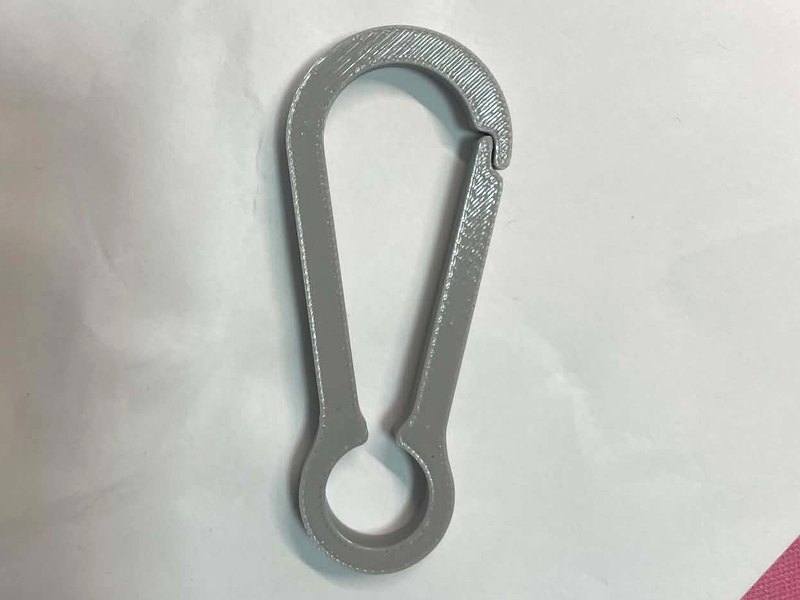

笑臉前殼・後殼・板子（電池的家）・電池門・按鈕帽・掛鉤
💡 會發光會叫的
彎腳 LED（腳折開的那顆）・發聲器（黑色小圓餅，頂面有小小的＋；通電就叫，不用程式）・按鍵・鈕扣電池 CR2032（薄薄圓圓一片）
🧰 大家一起用

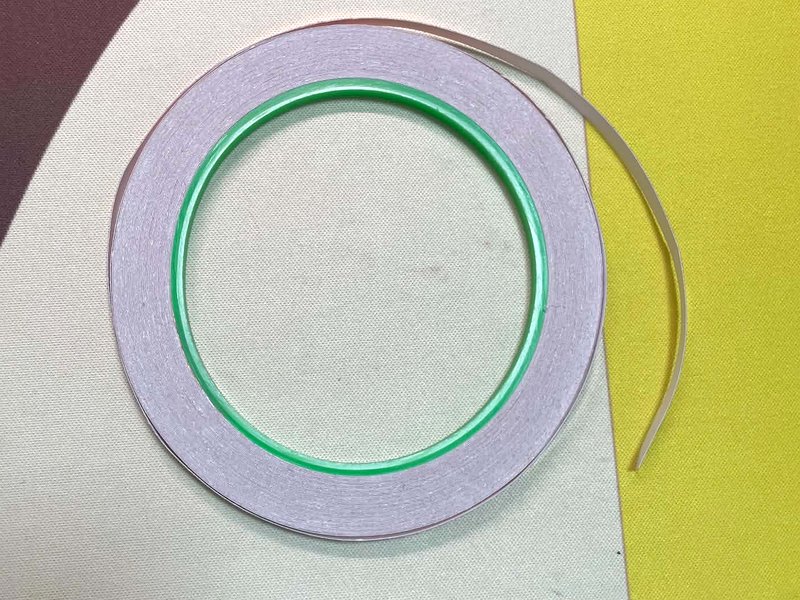

導電銅箔膠帶（金色那捲）・斜口鉗・尖頭鑷子
⚠️ 鉗子和鑷子要跟老師拿
哭比熊先講關鍵
「今天沒有電線，也不用焊接——那捲金色的膠帶會導電，你把它貼到哪裡，電就跑到哪裡。
所以貼歪了、貼斷了，星星就不會亮。慢慢貼，貼完用鑷子壓平。」
🔧 組裝分成四大關
每一關的詳細圖解，都在上面那本「📖 16 步組裝說明書」裡。
1
先認路，再放電池

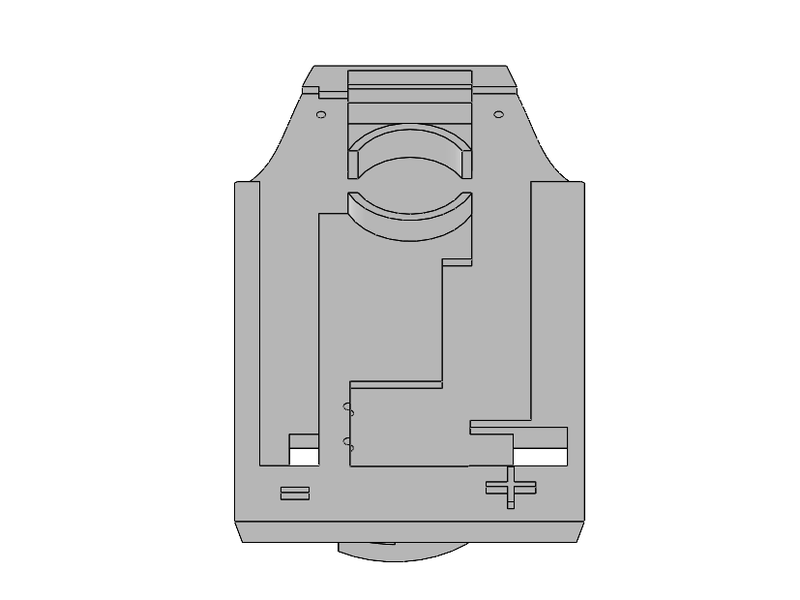

板子有兩面：一面放零件、翻過來是電池的家。鈕扣電池有字那面朝外放進去。
2
貼四段導電膠帶
照說明書的順序貼四段：先抓住電池的＋，再往上走。★右邊那條要故意留一個缺口——那個缺口就是等一下按鈕要站的位置。
3
裝零件，蓋上按鈕帽
按鍵跨過那個缺口；LED 要用「腳折開」的那顆（折開才插得進板子的孔），發聲器和 LED 都要看方向，長腳是＋。裝完蓋上按鈕帽，先按按看會不會亮——這時候還來得及修。
4
收進外殼，扣上掛鉤
整組放進後殼 → 蓋上電池門 → 蓋上笑臉前殼，沿著一圈慢慢壓，聽到「喀」就卡好了（卡扣式，不用螺絲）。最後把掛鉤扣上去。
📖 說明書裡有些零件叫別的名字，別找不到：
板子 ＝ 載板 ｜ 電池門 ＝ 電池蓋 ｜ 發聲器 ＝ 蜂鳴器 ｜ 後殼 ＝ 背殼 ｜ 前殼 ＝ 笑臉前殼
哭比熊導讀「今天你要做一顆會發光又會唱歌的星星，把它掛在書包上，它每天陪你上學！」
星星的身體地圖：能量從背面的鈕扣電池座出發，按下正面的藍色按鍵就發光又唱歌

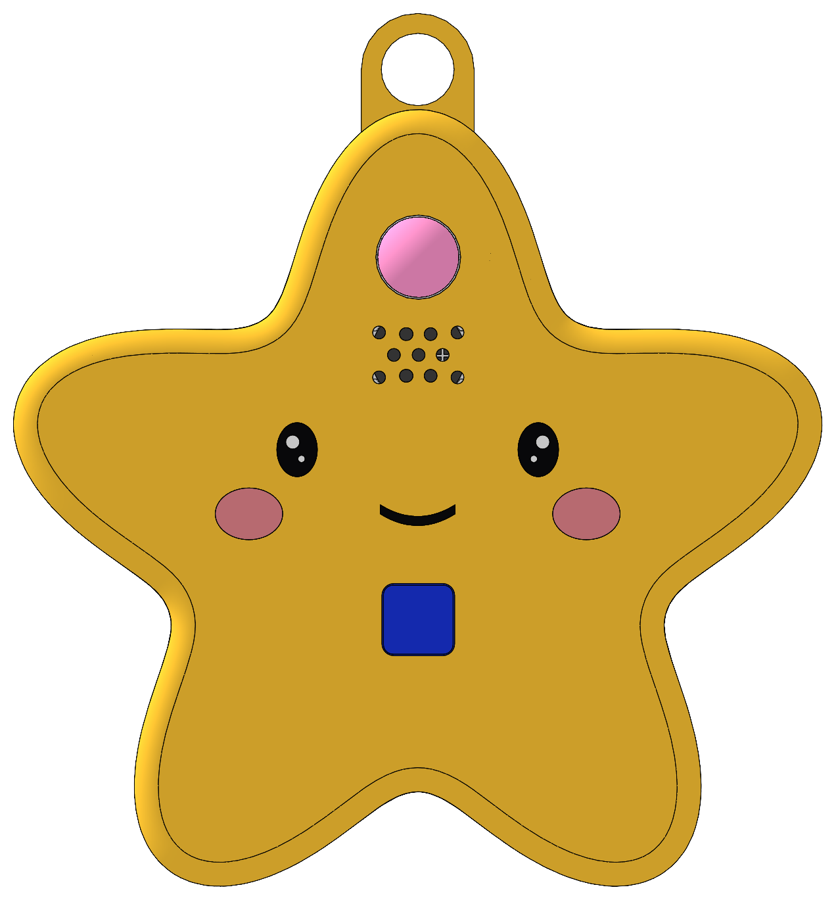

👀 真實長這樣：正面有粉紅色的 LED、一格發聲孔，還有那顆藍色方形按鍵

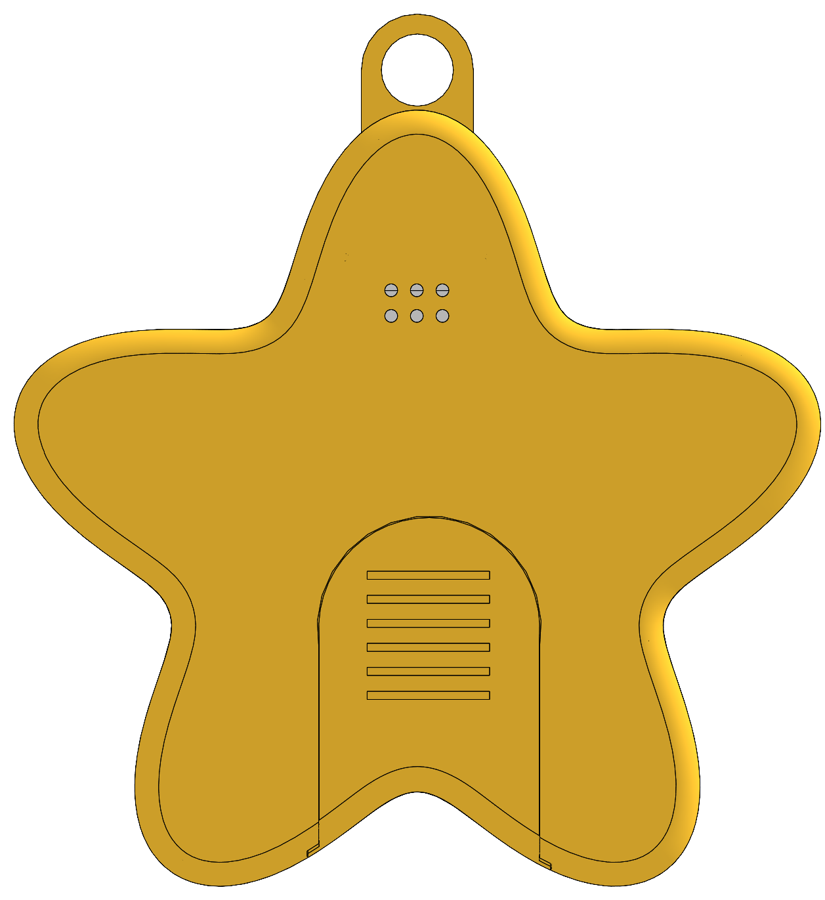

👀 翻過來看背面——下面那片有橫紋的蓋子就是鈕扣電池座（按鍵在正面，不在這面）
🔎 為什麼星星不用 Arduino？
因為星星要帶回家——你總不能拖著一台電腦和一條 USB 線去上學吧！下午麵包板的電是 Arduino 送來的，只要 USB 一直插著就有電、力氣大、可以一直用；星星裡的是一顆薄薄的鈕扣電池，力氣小一點，但可以掛在書包上到處跑。不同的工作，選不同的電源，這也是工程師每天在做的決定。
哭比熊追問：想一想再回答！
為什麼手一放開按鍵，星星就熄了？
按鍵是一扇
彈簧門：按下去門關上，迴路接成一圈，電流通過，星星就發光又唱歌；手一放開，彈簧把門彈開——
迴路斷了一個地方，整圈都停擺，星星立刻熄滅。跟上午迴路偵探學到的，是同一個祕密！
✔ 已蓋章
16:45 收尾儀式
🎉 今日四大技術點・回顧時間
點燈之後，哭比熊帶你把今天的四個大絕招再複習一次——點「下一張」翻牌！
🎁 有獎徵答時間
老師會問今天學過的問題，舉手搶答！別擔心——每位同學都能領到禮物，答題只是讓你的禮物多一顆星星的光！
📸 標準拍照流程
1個人照抱著你的發光星星，跟老師開心合照
2團體大合照全班星星一起點燈，拍下最亮的一刻！
🔭 明天：用 Arduino 做出一台遊戲機，再用 AI 做一款自己的射飛機遊戲！
🔭 明天：用 Arduino 做出一台遊戲機，再用 AI 做一款自己的射飛機遊戲，離急急棒總驗收戰又近一步！
Closing ・ 結束語
「謝謝大家的熱情參與！今天的科技挑戰圓滿成功，大家都表現得非常專業。我們下次見，解散！」
